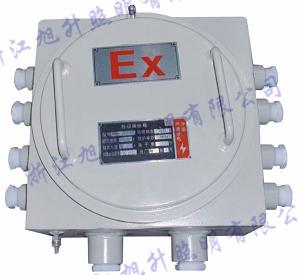

防爆接線箱

防爆接線箱
主要用于煤炭、石油、化工、軍工、航空、海洋工程、港口輕工、紡織、重工、醫藥及糧食加工等具有爆炸性危險場所中
一、技術特點

1、外殼采用鋼板焊接成型，表面高壓靜電噴塑。

2、結合面采用曲路密封結構，具有較強的防水、防塵性能。

3、接線端子采用本安接線端子，接線防爆，牢固可靠。

4、進線口方向變化多端，可根據用戶要求任意選配進線口，并可根據用戶要求直接配DQM系列的電纜密封接頭(注：用戶在訂貨時須注明)。

5、可使用于防爆儀器儀表、防爆通信系統、防爆監視系統等本安線路中做信號傳輸之用。

二、主要技術參數

1、執行標準：GB3836.1-2000、GB3836.4-2000等效于IEC60079-0、IEC60079-11、EN50014、EN50020/39。

2、防爆標志：Exia II CT6等效于Ex II2GEExiaII CT6(歐標)

3、額定電壓：DC24V及以下

4、額定電流：20mA及以下

三、適用環境

1、1區、2區危險場所

2、IIA、IIB、IIC類爆炸性氣體環境(注：如有要求IIC或增安型請注明)

四、產品特點

1、鑄鋁合金或鋼板外殼，表面噴塑

2、壓鑄或焊接成形，外形美觀

3、結合面采用曲路密封結構，具有較強的防水、防塵性能

4、接線端子采用增安型專用端子，接線方便，牢固可靠，并且電流大小有多種規格可供用戶任意選配

5、進線口方向變化多端，可根據用戶要求任意選配進線口并可根據用戶要求直接配裝配BMJ系列的電纜密封接頭(注：用戶在訂貨時須注明)

6、符合GB3836-2000，IEC60079標準要求

五、進線示意圖（如圖）

六、主要技術參數

額定電壓(V)：380

額定電流(A)：20

防爆標志：Exe II T6、Exd II BT6、Exd II CT6

防護等級：IP54

型號                  A       B       C       D       E

BXJ52-20/4           190     77      160     90      76
BXJ52-20/8           240     135     195     120     37
BXJ52-20/16          270     165     250     175     90
BXJ52-20/24          320     197     300     225     103
BXJ52-20/36          360     237     330     240     105
BXJ52-330X250        330      /      250      /      170
BXJ52-300X400        400      /      300      /      190
BXJ52-400X500        500      /      400      /      200
BXJ52-500X600        600      /      500      /      200
BXJ52-190X190(e)     295     165     270     230     120
BXJ52-300X300(e)     400    252.5    400     360     165
BXJ52-300X300(IIC)   400    252.5    400     360     165
